Алгоритм работы NFC

У NFC, как и у RFID, при обмене есть инициатор и цель, но новая технология позволяет куда больше, чем простой обмен идентификатором и чтение или запись информации цели. Наиболее значимым различием между этими двумя технологиями является то, что у NFC целями часто являются программируемые устройства, такие как смартфоны. Это означает, что можно обмениваться не только статичными данными, но и каждый раз генерировать ответ на запрашиваемую инициатором информацию.

У NFC устройств есть два режима взаимодействия. Если инициатор излучает радиочастотные волны, а цель за счёт инициатора получает питание, то такой режим взаимодействия называют пассивным. При активном режиме у инициатора и цели свои собственные источники питания, и они независимы друг от друга. Данные режимы совпадают с режимами RFID.

https://www.youtube.com/watch?v=ytpolicyandsafetyru

NFC устройства также имеют три способа работы. Они могут работать в режиме чтения информации с цели или записи на неё. Они могут эмулировать карты, ведя себя как RFID-метки, когда они в поле другого NFC или RFID устройства. Или они могут работать в режиме peer-to-peer (P2P), в котором они обмениваются данными сразу в обоих направлениях.

Первым главным отличием NFC от RFID является способ взаимодействия peer-to-peer, который реализован с помощью ГОСТ Р ИСО/МЭК 18092. Обмен данными P2P реализуется двумя протоколами — протоколом подуровня управления логической связью (LLCP — logical link control protocol) и простым протоколом обмена данными NDEF (SNEP — simple NDEF exchange format).

Архитектура NFC

В архитектуре NFC есть несколько уровней. Самый низкий из них — физический, который реализован ЦПУ и другим аппаратным комплексом, через который происходит взаимодействие. В середине находятся данные о пакетах и транспортный уровень, затем формат данных уровней, и в конце программное обеспечение.

На физическом уровне NFC работает по алгоритму, описанному в ГОСТ для RFID (ГОСТ Р ИСО/МЭК 14443-2-2014), где говорится о маломощных радиосигналах частотой 13,56 МГц. Затем идёт уровень, который описывает разбивку потока данных на фреймы (ГОСТ Р ИСО/МЭК 14443-3-2014). Любые радиоконтроллеры, которые используются в телефоне, планшете или подсоединяются к компьютеру или микроконтроллеру, являются отдельными аппаратными компонентами.

Они взаимодействуют с главным процессором посредством одного или нескольких стандартных последовательных протоколов между устройствами: универсальный асинхронный приёмопередатчик (UART), последовательный периферийный интерфейс (SPI), последовательная шина данных для связи интегральных схем (I2C) или универсальная последовательная шина (USB).

Над этим находится несколько протоколов команд RFID, базирующихся на двух спецификациях. NFC чтение и запись меток базируется на оригинальном RFID ГОСТ Р ИСО/МЭК 14443A. Протоколы Philips/NXP Semiconductors Mifare Classic и Mifare Ultralight и NXP DESFire совместимы с ГОСТ Р ИСО/МЭК 14443A. Обмен данными P2P NFC базируется на ГОСТ Р ИСО/МЭК 18092.

Они изображены на рисунке выше на уровне с другими управляющими протоколами, так как они используют одинаковый стандарт.

Структура NDEF

NDEF содержит информацию о байтовом представлении сообщений, которые могут содержать несколько записей. У каждой записи есть заголовок, в котором находятся метаданные (тип, длина и т.д.), и информацию для отправки. Если вернуться к аналогии с параграфом, то параграф формируется из предложений, относящихся к одной теме, так и в NDEF-сообщениях — хорошо, когда все записи относятся к одной тематике.

NDEF-сообщения в основном короткие, каждый обмен состоит из одного сообщения, каждая метка также содержит одно сообщение. Так как обмен NFC данными происходит при касании одного устройства другим или меткой, то будет неудобно передавать в одном сообщении текст целой книги, поэтому длина NDEF-сообщения сопоставима с длиной абзаца, но не целой книги.

NDEF-запись содержит информацию для пересылки и метаданные, как эту информацию интерпретировать. Каждая запись может быть разного типа, о чем объявляется в заголовке этой записи. Также в заголовке описывается какое место занимает запись в сообщении, после заголовка следует информация. На рисунке ниже представлена полная информация о расположении бит и байт информации в NDEF-записи.

Быстрый запуск

Если настроить на ПК пробуждение по LAN, вы сможете использовать NFC-метку для включения компьютера из любого места в своём доме. В некоторых случаях это может оказаться очень полезно (например, если вы привыкли выключать компьютер, а не уводить его в сон, а запуск занимает несколько минут).

https://www.youtube.com/watch?v=ytcreatorsru

Если вы привыкли открывать одно и то же приложение, находясь в каком-либо месте, наклейте там метку, на которую назначен его запуск. К кошельку или сумке можно наклеить метку с приложением для составления списка покупок, к велосипеду — метку для запуска Strava или Endomono и т.д.

Канал iG в Telegram —

Какой длины может быть NDEF-сообщение?

Место на информацию в NDEF-записи ограниченно по размерам 2^32-1 байтами, однако можно делать цепочки записей внутри сообщения, чтобы переслать информацию большего размера. В теории нет ограничений на NDEF-сообщения, но на практике размер сообщения ограничивается возможностями устройств или меток, участвующих в обмене информацией.

Если в обмене участвуют только устройства, то длина сообщения будет ограничена вычислительной мощностью самого слабого из устройств, но стоит учесть, что устройства придётся долго держать рядом для пересылки всех данных. При взаимодействии смартфона и карты длина сообщения будет ограничена размером памяти карты.

В общем, обмен данными через NFC достаточно быстрый. Человек подносит мобильное устройство к метке, происходит краткий обмен информацией, и человек идёт дальше. Данная технология не была спроектирована для длительных обменов информацией, потому что устройства в буквальном смысле должны находится в паре сантиметров друг от друга.

Для того чтобы передать большой объем информации, устройства придётся держать друг рядом с другом длительное время, это может быть неудобным. Если нужно длительное взаимодействие между устройствами, то можно воспользоваться NFC для быстрого обмена данными о возможностях устройств и последующего включения одного из более подходящих способов передачи данных (Bluetooth, Wi-Fi и т.д.).

Читаем NDEF-сообщение

Когда телефон на Android считывает NFC-метку, он сначала её обрабатывает и распознает, а затем передаёт данные о ней в соответствующее приложение для последующего создания intent. Если с NFC может работать больше одного приложения, то появится меню выбора приложения. Система распознавания определяется тремя intent, которые перечислены в порядке важности от самой высокой до низкой:

1. ACTION_NDEF_DISCOVERED: Этот intent используется для запуска аctivity, если в метке содержится NDEF-сообщение. Он имеет самый высокий приоритет, и система будет запускать его в первую очередь.
2. ACTION_TECH_DISCOVERED: Если никаких activity для intent ACTION_NDEF_DISCOVERED не зарегистрировано, то система распознавания попробует запустить приложение с этим intent. Также этот intent будет сразу запущен, если найденное NDEF-сообщение не подходит под MIME-тип или URI, или метка совсем не содержит сообщения.
3. ACTION_TAG_DISCOVERED: Этот intent будет запущен, если два предыдущих intent не сработали.

В общем случае система распознавания работает, как представлено на рисунке ниже.

Когда это возможно, запускается intent ACTION_NDEF_DISCOVERED, потому что он наиболее специфичный из трёх. Более того, с его помощью можно будет запустить ваше приложение.

Если activity запускается из-за NFC intent, то можно получить информацию с отсканированной NFC-метки из этого intent. Intent может содержать следующие дополнительные поля (зависит от типа отсканированной метки):

• EXTRA_TAG (обязательное): объект Tag, описывающий отсканированную метку.
• EXTRA_NDEF_MESSAGES (опциональное): Массив NDEF-сообщений, просчитанный с метки. Это дополнительное поле присуще только intent ACTION_NDEF_DISCOVERED.
• EXTRA_ID (опциональное): Низкоуровневый идентификатор метки.

Ниже представлен пример, проверяющий intent ACTION_NDEF_DISCOVERED и получающий NDEF-сообщения из дополнительного поля.

Kotlin

override fun onNewIntent(intent: Intent) {
    super.onNewIntent(intent)
    ...
    if (NfcAdapter.ACTION_NDEF_DISCOVERED == intent.action) {
        intent.getParcelableArrayExtra(NfcAdapter.EXTRA_NDEF_MESSAGES)?.also { rawMessages -{amp}gt;
            val messages: List = rawMessages.map { it as NdefMessage }
            // Обработка массива сообщений.
            ...
        }
    }
}

@Override
protected void onNewIntent(Intent intent) {
    super.onNewIntent(intent);
    ...
    if (NfcAdapter.ACTION_NDEF_DISCOVERED.equals(intent.getAction())) {
        Parcelable[] rawMessages =
            intent.getParcelableArrayExtra(NfcAdapter.EXTRA_NDEF_MESSAGES);
        if (rawMessages != null) {
            NdefMessage[] messages = new NdefMessage[rawMessages.length];
            for (int i = 0; i {amp}lt; rawMessages.length; i  ) {
                messages[i] = (NdefMessage) rawMessages[i];
            }
            // Обработка массива сообщений.
            ...
        }
    }
}

Kotlin

val tag: Tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG)

Tag tag = intent.getParcelableExtra(NfcAdapter.EXTRA_TAG);

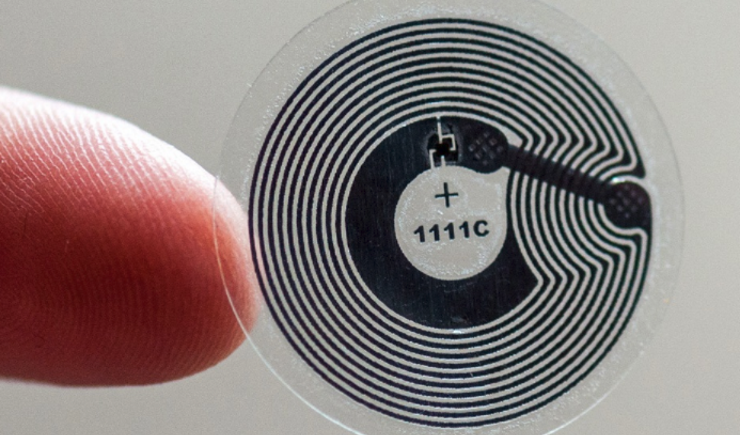

Как создать NFC-метку

Не только считывать, но и создавать метки можно с помощью этой технологии. В этом случае ее принцип действия в чем-то похож на создание и считывание QR-кодов, только без использования фотомодуля смартфона.

Результатом считывания метки могут быть такие действия:

• отправка SMS-сообщения или электронного письма;
• включение или выключение Wi-Fi и Bluetooth;
• соединение с другим устройством по протоколу Bluetooth;
• перевод смартфона в «режим полета»;
• запуск мобильного приложения;
• переход по ссылке и многие другие.

Существует несколько методов для создания NDEF-записи: createUri(), createExternal() и createMime(). Лучше использовать один из них во избежание ошибок, которые могут возникнуть при создании записи вручную. Все примеры, представленные ниже, следует отправлять первым сообщением при записи метки, либо сопряжением с другим устройством.

Kotlin

Побег по нужде

Если вам необходимо отлучиться по нужде (в туалет, покурить или просто надоела чья-то компания), поднесите смартфон к NFC-метке, которая наклеена на бумажник или другой предмет, и на которую предусмотрительно записан код, отдающий приложению

команду позвонить вам. На вашем смартфоне раздастся звонок или вибрация и вы сможете со спокойной душой выйти, не вызвав никаких подозрений.

Использование NFC

Есть множество возможностей использования NFC:

• Режим эмуляции карты позволяет использовать данную технологию для бесконтактных платежей, например Google Wallet, или для оплаты или получения билетов в общественном транспорте.
• Есть несколько мобильных приложений, которые позволяют сохранить настройки для мобильного устройства на метках и в дальнейшем использовать их для быстрого изменения каких-либо настроек мобильного устройства (переход в режим виброзвонка, включения или выключения Wi-Fi на мобильном устройстве).
• На рынке постепенно появляются устройства, поддерживающие NFC, — стереосистемы, телевизоры, которые позволяют создавать пару с телефоном или планшетом для удалённого управления.
• NFC используется в системе здравоохранения для хранения идентификатора пациента и личных записей.
• В сфере управления материально-техническими ресурсами можно использовать NDEF записи для хранения информации о месте отправления товаров, об их прохождении различных промежуточных пунктов и тому подобном.

Заключение

Технология NFC добавляет многообещающую функциональность к технологии RFID. Наиболее значимое нововведение — формат обмена данными NFC (NDEF), который предоставляет возможность форматировать обычные данные в одну из четырёх технологий меток NFC. NDEF может быть использован как для обмена данными между устройством и меткой, так и для обмена между устройствами. Это делает NFC пригодным не только как способ идентификации, но и как средство обмена короткими блоками данных.

https://www.youtube.com/watch?v=ytcopyrightru

Более подробно об NFC или NDEF можно почитать в книге Tom Igoe, Don Coleman, and Brian Jepson «Beginning NFC. Near Field Communication with Arduino, Android, and PhoneGap».
